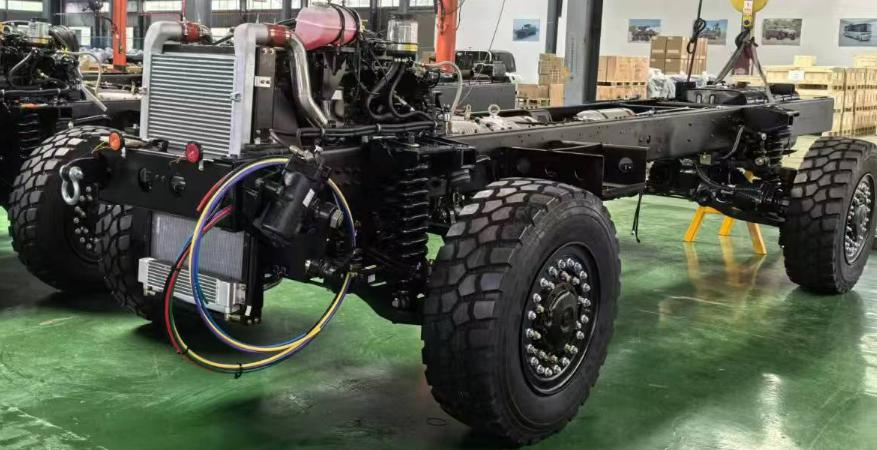

12.5 ton manual transmission bus chassis photo

12.5 ton manual transmission bus chassis photo

0.00
0.00

序号项目分项ZL2100MT-QR 三类底盘
1三类底盘整备质量Three types of chassis curb weight—4800
2轴荷分配Axle load distribution前桥 front axle2900


后桥 rear axle1900
3整车最大允许总质量Maximum allowable total mass of the vehicle—12500（10638 整备质量）
4最大允许轴荷Maximum allowable axle load前桥 front axle6000（5043 整车整备）


后桥 rear axle6500（5595 整车整备）
序号项目分项ZL2100MT-QR 三类底盘
1外廓尺寸Overall dimensions长 long6985


宽 wide2460


高 high1710
2轴距 wheelbaseMT—3935
3前悬 Front suspension—1050
4后悬 rear overhang—2000
5轮距 Track width前轮距 Front wheelbase2100


后轮距 Rear wheelbase2100
6离地间隙Ground clearance前桥 front axle330


后桥 rear axle330
7通过角Through the angle接近角 Approaching angle39°


离去角 Departure angle21°
8前桥中心处车架上表面离地高度Ground clearance height of the upper surface of the frame at the center of the front axle—1075
9后桥中心处车架上表面离地高度Ground clearance height of the upper surface of the frame at the center of the front axle—1075
10最高车速 Maximum speed（km/h）—≤110
11最大爬坡度 Maximum climbing gradient（%）—≤60
12最小转弯直径 Minimum turning diameter（m）—≤19
序号总成分项ZL2100MT-QR 三类底盘
1发动机 Engine型号 ModelCUMMINS ISDE300 40，电控共轨柴油机，带 28V/150A 发电机，φ395 离合器，国三排放。


最大扭矩 Maximum torque1100N.m@（1200-2000）r/min


额定功率 Rated power220KW@2700r/min
2变速器 Transmission型式 Pattern机械手动变速器（铝合金外壳），有六个前进挡，一个倒挡。各档速比为：4.59/2.51/1.53/1.162/1.0/0.82 R4.12。
3分动器 Transfer case型式 Pattern高低两速、全时驱动，带轴间差速锁，可强制锁止，高档速比 0.91，低档速比 2.08。
4驱动桥 Drive axle型式 Pattern（前桥 front axle）6 吨级断开式前桥，带 ABS, 自动调整臂，盘式制动器。


型式 Pattern（后桥 rear axle）6.5 吨级断开式后桥，带 ABS, 自动调整臂，盘式制动器。
5车架 Bicycle frame型式 Pattern冲压直大梁铆接车架，外宽 860mm，高强度钢板材料。


纵梁最大断面尺寸
Maximum cross-sectional dimensions of the longitudinal beam		（腹高翼宽板厚）280mm80mm5+3mm。
6悬架系统 Suspension system前悬架 Front suspension双横臂独立悬架，带液压减震器及螺旋弹簧（上跳极限 150mm），带横向稳定杆。


后悬架 Rear suspension双横臂独立悬架，带液压减震器及螺旋弹簧（上跳极限 150mm），带横向稳定杆。
7车轮及轮胎 Wheel and tire规格 Specifications335/80R20-18PR 军用越野轮胎，轮胎最大内轮 / 外轮转角 38° /32°，可选装带内支撑体的轮胎。


轮辋 Wheel rim10.0-20 对开式铝合金轮辋。
