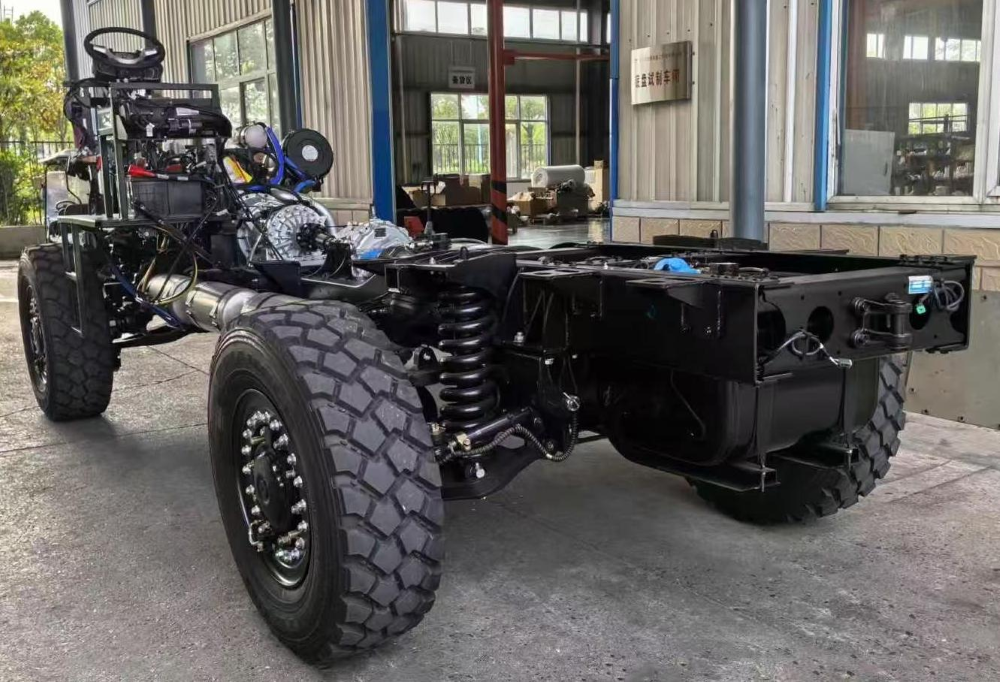

13T Anti landmine vehicle chassis photo

13T Anti landmine vehicle chassis photo

0.00
0.00

序号项目分项KQ2100-UAT 三类底盘
1三类底盘整备质量Three types of chassis curb weight—5400（实际称重）
2轴荷分配Axle load distribution前桥 front axle3100（实际称重）


后桥 rear axle2300（实际称重）
3整车最大允许总质量Maximum allowable total mass of the vehicle—13000
4最大允许轴荷Maximum allowable axle load前桥 front axle6500


后桥 rear axle6500
序号项目分项KQ2100-UAT 三类底盘
1外廓尺寸Overall dimensions长 long6018


宽 wide2433


高 high1776
2轴距 wheelbaseMT—3700
3前悬 Front suspension—1100
4后悬 rear overhang—1218
5轮距 Track width前轮距 Front wheelbase2088


后轮距 Rear wheelbase2088
6离地间隙Ground clearance前桥 front axle355


后桥 rear axle355
7通过角Through the angle接近角 Approaching angle40°


离去角 Departure angle34°
8前桥中心处车架上表面离地高度Ground clearance height of the upper surface of the frame at the center of the front axle—996
9后桥中心处车架上表面离地高度Ground clearance height of the upper surface of the frame at the center of the front axle—996
10最高车速 Maximum speed（km/h）—≥120
11最大爬坡度 Maximum climbing gradient（%）—≥60
12最小转弯直径 Minimum turning diameter（m）—≤17
序号总成分项KQ2100-UAT 三类底盘
1发动机 Engine型号 ModelCUMMINS ISDe6.7-330


最大扭矩 Maximum torque1200Nm@1400-1700rpm


额定功率 Rated power243kW@2500rpm
2变速器 Transmission型式 Pattern艾里逊 3000 自动变速器（铝合金外壳），有六个前进挡，一个倒挡。各档速比为：3.49/1.86/1.41/1.00/0.75/0.65 R-5.03。
3分动器 Transfer case型式 Pattern高低两速、全时驱动，带轴间差速锁，可强制锁止，高档速比 0.95，低档速比 2.12。


差速锁型式 Differential lock type开关型气动操纵。
4驱动桥 Drive axle型式 Pattern断开式，齿轮式轮边减速的驱动桥，速比 5.921，带开关型气动操纵轮间差速锁，24” 盘式制动器。
5车架 Bicycle frame型式 PatternT 型车架，高强度钢板材料。


纵梁最大断面尺寸
Maximum cross-sectional dimensions of the longitudinal beam		（腹高翼宽板厚）250mm80mm5mm+3mm。
6悬架系统 Suspension system前悬架 Front suspension双横臂独立悬架，等刚度螺旋弹簧（上跳极限 150mm），带双向液力筒式减振器及横向稳定杆。


后悬架 Rear suspension双横臂独立悬架，等刚度螺旋弹簧（上跳极限 150mm），带双向液力筒式减振器及横向稳定杆。
7车轮及轮胎 Wheel and tire规格 Specifications395/80R20，轮胎最大内轮 / 外轮转角 38° /32°，带内支撑体。


轮辋 Wheel rim10.0-20 对开式铝合金轮辋。
