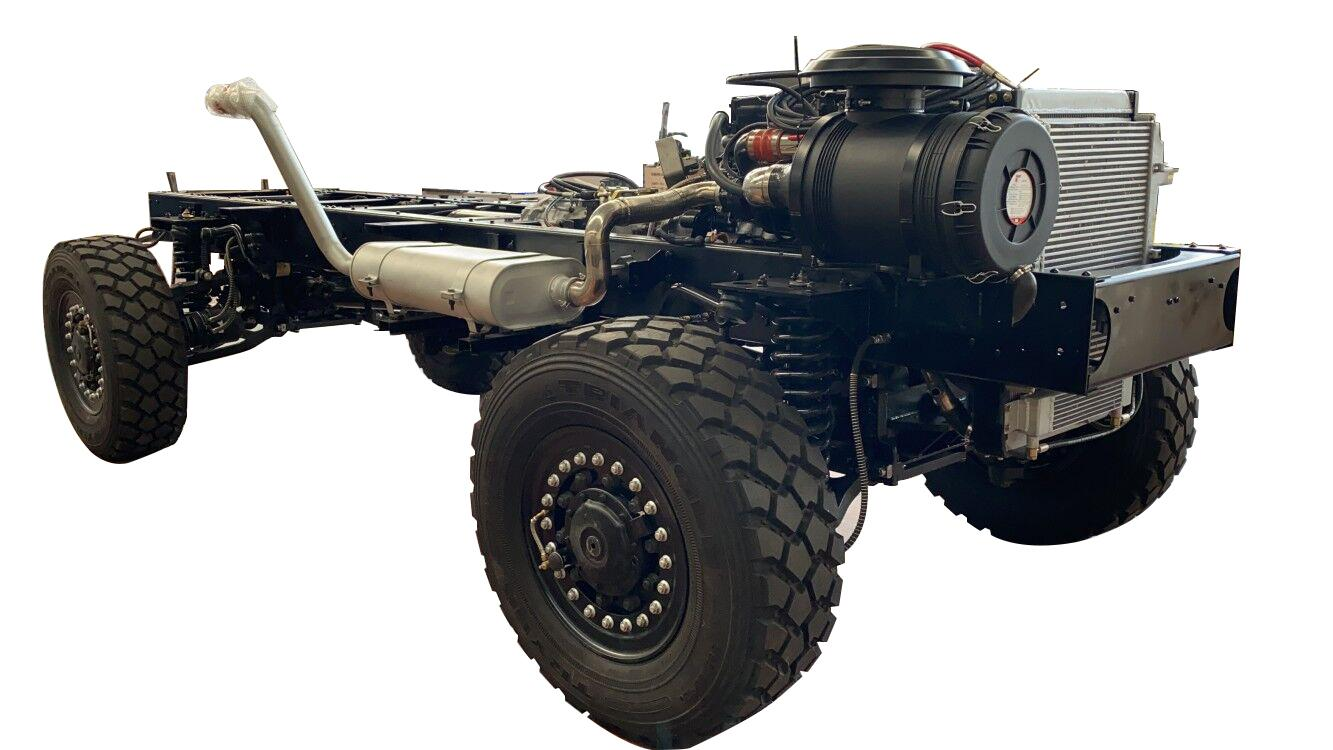

12ton automatic transmission chassis photo

12ton automatic transmission chassis photo

0.00
0.00

序号项目分项ZL2100MT-BZ 三类底盘
1

三类底盘整备质量

Three types of chassis curb weight

—4800
2

轴荷分配

Axle load distribution

前桥 front axle2900


后桥 rear axle1900
3

整车最大允许总质量

Maximum allowable total mass of the vehicle

—12000
4

最大允许轴荷

Maximum allowable axle load

前桥 front axle6000


中桥 / 后桥 middle axle/rear axle6000
序号项目分项ZL2100MT-BZ 三类底盘
1外廓尺寸Overall dimensions长 long5750


宽 wide2460


高 high1575
2轴距 wheelbase—3800
3前悬 Front suspension—1050
4后悬 rear overhang—900
5轮距 Track width

前轮距

 Front wheelbase

2100


中后轮距

Middle rear wheelbase

2100
6离地间隙Ground clearance前桥 front axle350


中后桥 middle rear axle350
7通过角Through the angle接近角 Approaching angle43°


离去角 Departure angle51°
8前桥中心处车架上表面离地高度Ground clearance height of the upper surface of the frame at the center of the front axle—1054
9后桥中心处车架上表面离地高度Ground clearance height of the upper surface of the frame at the center of the front axle—1073
10最高车速 Maximum speed（km/h）—≥120
11最大爬坡度 Maximum climbing gradient（%）—≥60
12最小转弯直径 Minimum turning diameter（m）—≤21
序号总成分项ZL2150ATF-BZ 三类底盘
1发动机 Engine型号 ModelCUMMINS ISDE300 40


最大扭矩 Maximum torque850Nm@1100-2100rpm


额定功率 Rated power221kW@2700rpm
2变速器 Transmission型式 Pattern机械手动变速器（铝合金外壳），有六个前进挡，一个倒挡。各档速比为：4.59/2.51/1.53/1.162/1.0/0.82，R4.12。
3分动器 Transfer case型式 Pattern高低两速、全时驱动，带轴间差速锁，可强制锁止，高档速比 0.91，低档速比 2.08。


差速锁型式

Differential lock type

开关型气动操纵。
4驱动桥 Drive axle型式 Pattern断开式，齿轮式轮边减速的驱动桥，速比 5.921，带开关型气动操纵轮间差速锁，24” 盘式制动器。
5车架 Bicycle frame型式 Pattern梯形车架，带前拖钩及后牵引钩，高强度钢板材料。


纵梁最大断面尺寸
Maximum cross-sectional dimensions of the longitudinal beam		（腹高翼宽板厚）280mm80mm5+3mm。
6悬架系统 Suspension system前悬架 Front suspension双横臂独立悬架，等刚度螺旋弹簧（上跳极限 150mm），带双向液力筒式减振器及横向稳定杆。


后悬架 Rear suspension双横臂独立悬架，等刚度螺旋弹簧（上跳极限 150mm），带双向液力筒式减振器及横向稳定杆。
7车轮及轮胎 Wheel and tire规格 Specifications365/80R20，轮胎最大内轮 / 外轮转角 38° /32°，带内支撑体的轮胎。


轮辋 Wheel rim10.0-20 对开式铝合金轮辋。
