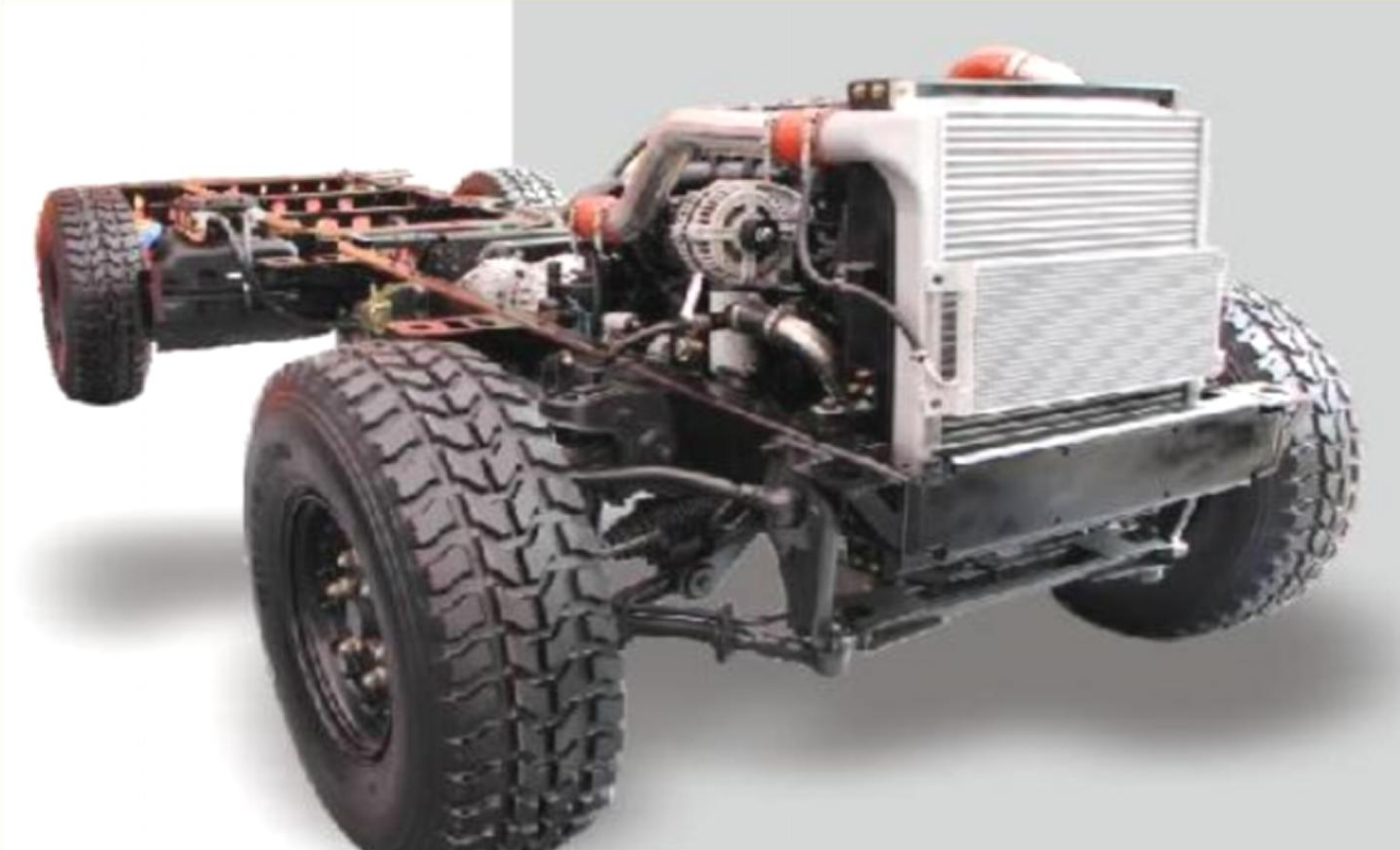

6.5 ton automatic transmission chassis photo

6.5 ton automatic transmission chassis photo

0.00
0.00

序号项目分项ZL2060AT 三类底盘
1

三类底盘整备质量

 Three types of chassis curb weight

—2125
2

轴荷分配

 Axle load distribution

前桥 front axle1270


后桥 rear axle855
3

整车最大允许总质量

 Maximum allowable total mass of the vehicle

—7000
4

最大允许轴荷

 Maximum allowable axle load

前桥 front axle2500


后桥 rear axle4500
序号项目分项ZL2060AT 三类底盘
1外廓尺寸Overall dimensions长 long4700


宽 wide2140


高 high800 (车架上平面满载离地高度)
2轴距 wheelbaseMT—3500
3前悬 Front suspension—605
4后悬 rear overhang—795
5轮距 Track width

前轮距

 Front wheelbase

1780


后轮距

Rear wheelbase

1780
6离地间隙Ground clearance前桥 front axle286


后桥 rear axle286
7通过角Through the angle

接近角

 Approaching angle

64°


离去角

Departure angle

48°
8前桥中心处车架上表面离地高度Ground clearance height of the upper surface of the frame at the center of the front axle—795
9后桥中心处车架上表面离地高度Ground clearance height of the upper surface of the frame at the center of the front axle—807
10最高车速 Maximum speed（km/h）—≤100
11最大爬坡度 Maximum climbing gradient（%）—≤60
12最小转弯直径 Minimum turning diameter（m）—≤15
序号总成分项ZL2060AT 三类底盘
1发动机 Engine型号 ModelCUMMINS ISDE200 41


最大扭矩 Maximum torque570 N.m @ 1400 rpm


额定功率 Rated power147 kW @ 2700 rpm
2变速器 Transmission型式 Pattern自动变速器，6 个前进档，1 个倒档，最大输入扭矩 750N.M，带操纵机构一套。（3.1,1.81,1.41,1.00,0.71,0.61，-4.49）
3分动器 Transfer case型式 Pattern全时四驱，高低速档，高档速比 1，低档速比 2.72; 最大输入转速 3400r/min, 最大输入扭矩 1400N.m。
4

驱动桥

 Drive axle

型式 Pattern（前桥 front axle）断开式桥壳，前桥速比 5.857 (41/7)。


型式 Pattern（后桥 rear axle）整体铸造，插管式桥壳，后桥速比 5.857 (41/7)。
5

车架

 Bicycle frame

型式 Pattern平行式，两根槽形断面纵梁，上翼面平直，与横梁及支架铆接而成。


纵梁最大断面尺寸
Maximum cross-sectional dimensions of the longitudinal beam		（腹高翼宽板厚）192mm75mm(6+3)mm。
6悬架系统 Suspension system前悬架 Front suspension双横摆臂扭杆弹簧独立悬挂，扭杆直径 φ35，带双向筒式减振器和横向稳定杆。


后悬架 Rear suspension纵置板簧式后悬架，带双向筒式减振器。带前置上凸式后横向稳定杆装置。
7车轮及轮胎 Wheel and tire规格 Specifications255/100R16-126K，轮胎最大内轮 / 外轮转角 38° /32°，可选装带内支撑体的轮胎。


轮辋 Wheel rim10.0-20 对开式铝合金轮辋。
