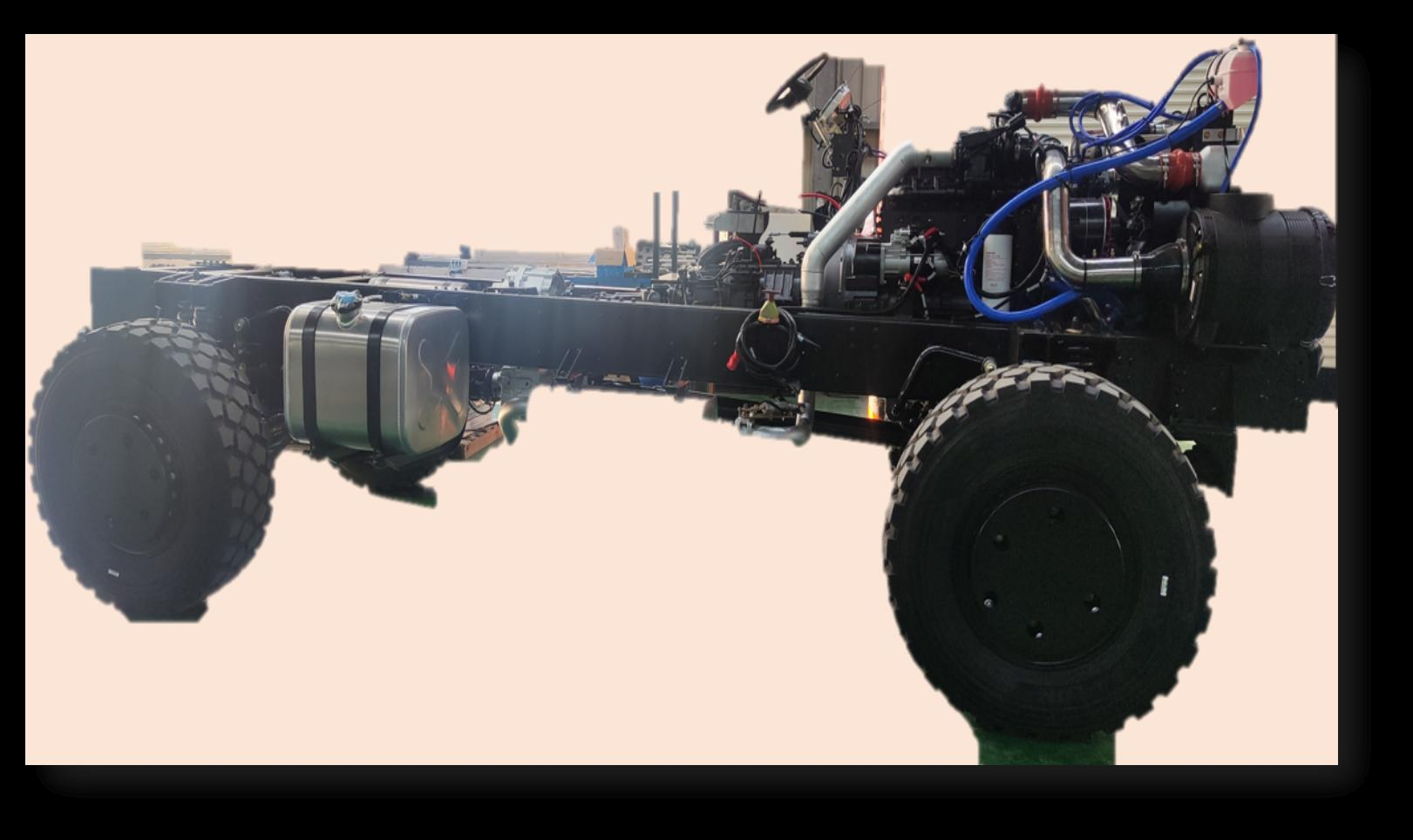

12 ton manual transmission chassis photo

12 ton manual transmission chassis photo

0.00
0.00

序号项目分项ZL2100MT-BL 三类底盘
1三类底盘整备质量Three types of chassis curb weight—4500
2轴荷分配Axle load distribution前桥 front axle2700


后桥 rear axle1800
3整车最大允许总质量Maximum allowable total mass of the vehicle—12000
4最大允许轴荷Maximum allowable axle load前桥 front axle6000


后桥 rear axle6000
序号项目分项ZL2100MT-BL 三类底盘
1外廓尺寸Overall dimensions长 long5750


宽 wide2460


高 high1640
2轴距 wheelbaseMT—3800
3前悬 Front suspension—1050
4后悬 rear overhang—900
5轮距 Track width前轮距 Front wheelbase2100


后轮距 Rear wheelbase2100
6离地间隙 Ground clearance最小离地间隙 (mm) Minimum ground clearance (mm)370
7通过角Through the angle接近角 Approaching angle43°


离去角 Departure angle51°
8前桥中心处车架上表面离地高度Ground clearance height of the upper surface of the frame at the center of the front axle—1085
9后桥中心处车架上表面离地高度Ground clearance height of the upper surface of the frame at the center of the front axle—1115
10最高车速 Maximum speed（km/h）—≤110
11最大爬坡度 Maximum climbing gradient（%）—≤60
12最小转弯直径 Minimum turning diameter（m）—≤17
序号总成分项ZL2100MT-BL 三类底盘
1发动机 Engine型号 ModelCUMMINS ISLe375 30


最大扭矩 Maximum torque1550N.m@1100-1400rpm


额定功率 Rated power275kW@2100rpm
2变速器 Transmission型式 PatternFAST 机械手动变速器，有 8 个前进挡，2 个倒挡。各档速比为：10.331/6.616/4.259/3.143/2.425/1.553/1.000/0.738，9.43/2.214。带倒车开关及空挡开关。
3分动器 Transfer case型式 Pattern高低两速、全时驱动，带轴间差速锁，可强制锁止，高档速比 0.95，低档速比 2.12。带高档开关，低档开关及里程表传感器。


差速锁型式 Differential lock type开关型气动操纵，带轴间锁止开关。
4驱动桥 Drive axle型式 Pattern断开式，带轮边减速的驱动桥，速比 5.921，带开关型气动操纵轮间差速锁，20” 盘式制动器，带轮间差速锁开关各一个。
5车架 Bicycle frame型式 Pattern冲压直大梁铆接车架，带前拖钩及后牵引钩，高强度钢板材料。


纵梁最大断面尺寸
Maximum cross-sectional dimensions of the longitudinal beam		（腹高翼宽板厚）280mm80mm5+3mm。
6悬架系统 Suspension system前悬架 Front suspension双横臂独立悬架，等刚度螺旋弹簧（上跳极限 150mm），带双向液力筒式减振器及横向稳定杆。


后悬架 Rear suspension双横臂独立悬架，等刚度螺旋弹簧（上跳极限 150mm），带双向液力筒式减振器及横向稳定杆。
7车轮及轮胎 Wheel and tire规格 Specifications365/80R20，轮胎最大内轮 / 外轮转角 38° /32°，可选装带内支撑体的轮胎，带备胎，带轮罩。


轮辋 Wheel rim10.0-20 对开式铝合金轮辋，带备胎，带轮罩。
